1. 總體概述

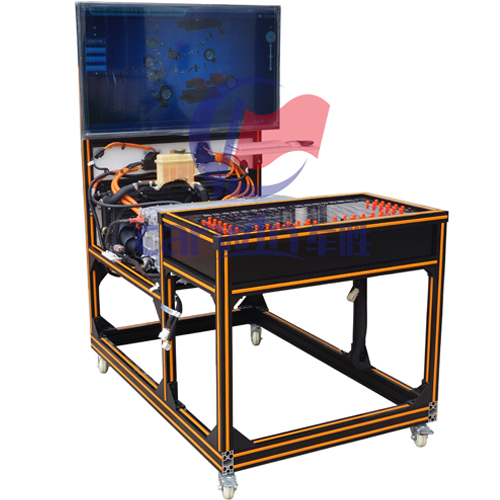

純電動汽車高壓控制系統實訓臺選用比亞迪e5純電動汽車原車高壓電控總成，真實地呈現了高壓電控系統核心零部件之間的連接控制關系、安裝位置和運行參數，實現純電動汽車高壓電控總成系統教學。
2. 設備組成
實訓臺包含以下主要配件：①高壓電控總成*1套；②腳輪*4個；③直流充電口*1個；④交流充電口*1個；⑤冷卻水壺*1套；
3. 功能描述
1） 高壓電控總成采用比亞迪最新電控技術，高壓電控總成包含電機控制器模塊、車載充電器模塊、DC-DC變換器模塊、高壓配電模塊、漏電檢測模塊等；
2） 教學臺后側安裝國標直流快充和交流充電口，交流充電口支持交流220VAC/7KW慢充，不支持380V交流充電；注意必須確保地線連接可靠；
3） 教學臺具有4個測試工位，每個工位安裝有4mm的紅色和黑色測試端子，學生可在4個工位上同時對電信號進行測量，如電壓信號、電阻信息、頻率信號等；
4） 高壓電控總成箱蓋采用30mm厚透明亞克力板，可直觀觀察內部電子元件結構及線路連接；
5） 教學臺設有交流充電接觸器控制信號、主預充接觸器控制信號等實車故障，方便教師實現智能教學；
6） 教學臺配備故障設置和考核系統，實現故障設置與恢復，由教師設置故障，學員分析并查找故障點，故障點主要設置在低壓控制線路，即保證高壓系統安全，同時掌握實車故障處理能力；
7） 實訓臺檢測面板絲印高壓電控總成電路原理圖，檢測面板采用鋁塑板材質；檢測端子名稱采用彩色字體絲印，并標注與原理圖上線路連接關系對應的數字；
8） 高壓電控總成有獨立冷卻循環系統，冷卻系統由電子水泵、高壓電控總成內部水道、散熱器、水箱、電子風扇等組成，電子水泵和電子風扇采用直流12V電源驅動；
9） 實訓臺采用高強度國標鋁型材制作，加以防撞膠條裝飾，堅固耐用外觀美麗，底部安裝6個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。
10) 實訓臺可與純電動汽車電驅動系統實訓臺、純電動汽車動力電池與管理系統實訓臺、純電動汽車電控助力轉向系統實訓臺、純電動汽車電控助力轉向系統實訓臺、純電動汽車車身電器系統實訓臺進行互聯互動，進行聯動式教學；
4. 技術特性
1） 臺架尺寸：長1.1m*寬2m*高1.4m
2）框體材質：國標工業鋁型材/磨砂氧化
3） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕
4） 系統電路圖噴繪方式：UV打?。ㄏ到y(tǒng)電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）
5） 側面板材質：防靜電復合板（耐候、耐腐蝕、高強度、耐高溫）
6） 測試孔：高質量尼龍料高壓安全型4mm面板香蕉插座孔/PA66高強度尼龍/黃銅鍍鎳/材料電鍍符合RoHS環保
7） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。
8） 優質多股鍍錫銅線
5. 實訓項目
1） 了解高壓電控總成工作原理；
2） 了解高壓電控總成四合一技術先進性和優點；
3） 了解直流充電升壓模塊工作原理；
4） 熟練掌握鉗型數字萬用表在控制系統高壓大電流的測量方法；
5） 熟悉高壓電控總成工作過程直流母線電壓/電流和三相交流電壓/電流變化關系；
