1. 總體概述

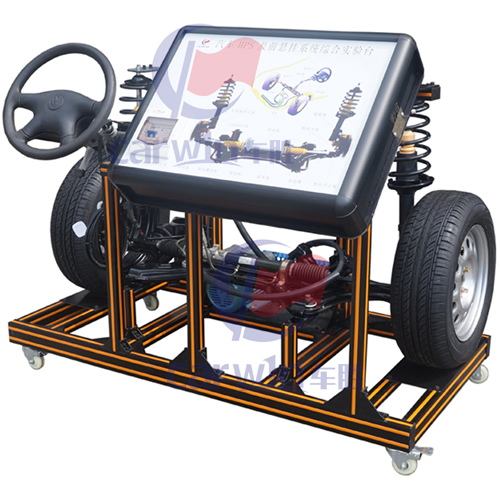

液壓助力轉向系統實訓臺以由大眾桑塔納汽車原廠液壓助力式方向機、轉向角、減震器、方向盤、輪胎、可移動式臺架等組成。采用國產車系列液壓助力式轉向系統實物為基礎，充分展示汽車轉向系統的組成結構和工作過程。

2. 設備組成

實訓臺包含以下主要配件：①三相電機*1個；②腳輪*4個；③方向盤總成*1套；④車輪*2個。

3. 功能描述

1） 裝備捷達液壓動力轉向系統（液壓泵、分配閥、溢流閥、限壓閥、儲油閥、轉向閥）；

2） 加裝有三相交流驅動電機，驅動液壓助力泵工作；

3） 無助力轉向和帶助力轉向工作狀態的比較；

4） 裝備原車懸架系統、輪胎、使助力轉向更加接近實車工況；

5） 實訓臺配備有防護網等安全保護裝置，進行安全防護。

4. 技術特性

1） 臺架尺寸：長1.4m*寬80cm*高1.6m

2） 框體材質：國標工業銀色鋁型材/磨砂氧化

3） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。

5. 實訓項目

1） 液壓助力轉向系統結構組成的認知；

2） 液壓助力轉向系統工作原理的認知；

3） 液壓助力轉向系統故障診斷及檢測實訓；
