1. 總體概述

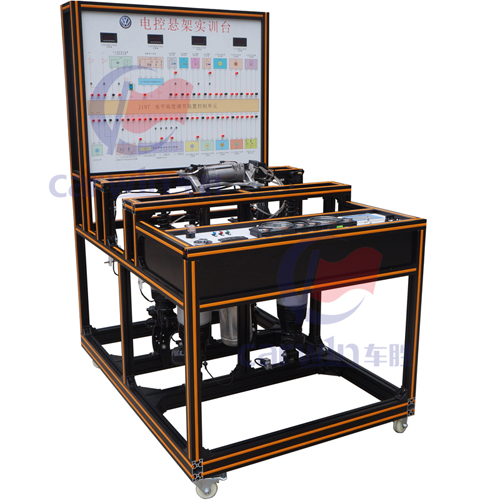

大眾途銳電控懸架實訓臺以大眾途銳汽車空氣懸架系統實物為基礎，充分展示汽車空氣懸架的組成結構和工作過程，可模擬汽車在行駛過程中的多種工作狀況，展示空氣懸掛系統隨行駛狀況變化而自動升高、降低及電控避震的阻尼變化等工作過程，適用于各類型院校及培訓機構對空氣懸架的理論和維修實訓的教學需要。
2. 設備組成
實訓臺包含以下主要配件：①空氣彈簧減震器總成*4個；②腳輪*4個；③供氣總成裝置*1臺；④蓄壓器*1個；⑤減震器條件開關*1個；⑥水平高度條件開關*1個；⑦高度傳感器*4個；⑧加速度傳感器*5個；⑨ABS泵*1個；⑩控制電腦ECU*1個。
3. 功能描述
1） 真實可運行的汽車空氣懸架系統，充分展示汽車空氣懸架系統的組成結構；
2） 操縱高度控制開關或調節任意懸架高度，空氣懸架ECU控制壓縮機、高度控制電磁閥、懸架減震器硬度控制器等執行元件工作，完成對空氣懸架高度和減震器硬度的調節，真實演示汽車空氣懸架系統的工作過程；
3） 實訓臺上數字儀表顯示各高度傳感器工作電壓變化，設有智能設置故障，可手動讀取故障碼；
4） 實訓臺面板上安裝有檢測端子，可直接在面板上檢測空氣懸架系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等；
5） 實訓臺采用國標鋁型材焊接，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
4. 技術特性
1） 臺架尺寸：長1.2m*寬1m*高1.8m
系統電壓：AC220V-DC12V
2） 框體材質：采用國標型材材，無縫拼接，整體構造合理、美觀；
3） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕；
4） 系統電路圖噴繪方式：UV打印（系統電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）；
5） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）；
6） 測試孔：高質量尼龍料高壓安全型4mm面板香蕉插座孔/PA66高強度尼龍/黃銅鍍鎳/材料電鍍符合RoHS環保；
8） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。
5. 實訓項目
1） 電控空氣懸架系統的配置組成的認知；
2） 了解電控空氣懸架系統的控制原理；
3） 掌握電控空氣懸架的基礎知識；
4） 掌握電控空氣懸架的工作原理；
5） 掌握電控空氣懸架系統的傳感器執行器工作條件；
6） 獨立對電控空氣懸架系統進行故障排查、保養和維修；
7） 能夠獨立列舉和解釋電控空氣懸架系統的元件。
