一、系統要求

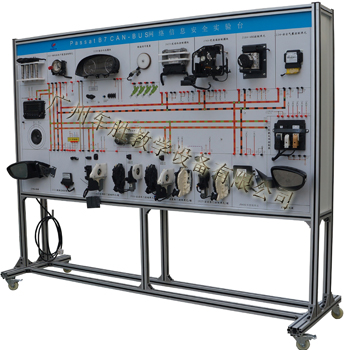

設備采用大眾帕薩特B7 CAN-BUS系統配件實物為基礎而設計的教學實驗臺，可進行汽車電器的綜合教學。真實的汽車零部件充分展示大眾汽車數據傳輸網絡系統的組成結構，可對CAN數據傳輸網絡進行結構和控制系統的認識實訓，電機帶動模擬發動機運轉。安裝在示教板上的火花塞產生點火、油嘴噴油指示燈、油泵工作指示燈等執行元件動作，展示電路元件通過CAN網絡進行數據傳輸?shù)墓ぷ鬟^程。能提高學生在汽車新技術領域的技能，培養符合汽車新技術條件下的應用型汽車人才，適用于中高等職業學院和培訓機構的汽車維修實訓教學的考核需要。
二、功能要求
1、 配置大眾帕薩特原車CAN-BUS系統，不設置故障時，系統各動態數據與實車一致，無故障碼出現，充分展示車載網絡系統的組成結構。
2、操縱各種數據傳輸信號的電路元件，如檔位開關、節氣門信號、轉速信號、水溫信號、防盜信號、電動窗開關信號、門鎖信號等，真實演示CAN數據傳輸網絡系統的工作過程。
3、除原車儀表可以顯示與相關系統有關的數據，測試面板帶完整電路圖與雙向測試端口，不用拔拉電器插頭或穿刺導線，就可以開展全部實踐性教學與實際操作訓練。
4、標準的OBDⅡ診斷，可連接診斷儀對CAN-BUS系統進行故障診斷，讀取故障碼、數據流、清除故障碼、防盜匹配、節氣門匹配等功能。
5、示教板面板采用耐撞擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析車載網絡系統的工作原理。
6、采用國標鋁型材無縫拼接，各功能區清晰，合理的工業造型，整體結構合理，自帶漏電保護裝置，自鎖腳輪裝置，安全系數高。
三、技術規格
外形尺寸：2400×700×1800mm(長×寬×高)
工作電壓：直流12V
工作電源：交流220V
工作環境：-40℃～+50℃、濕度≤80％
型材尺寸：40*40mm
移動腳輪：三寸加重型角輪
四、實訓目的
1、CAN-BUS系統結構組成及工作原理認知實訓
2、CAN-BUS系統控制系統原理認知實訓
3、CAN-BUS系統控制系統電路圖識讀實訓
4、CAN-BUS系統故障分析實訓
5、CAN-BUS系統故障診斷檢測與排除實訓
6、CAN-BUS系統基礎維護保養實訓
